Pracovný bod
Vzniká v priesečníku charakteristiky čerpadla a sústavy. Maximálny výtlak a maximálny prietok nie sú dosahované súčasne.
VÝBER ČERPADLA / VODOLEY
Od vášho vrtu k správnemu čerpadlu.
Zadajte údaje o zdroji, potrubí a odbere. Zistíte, aký prietok a dopravnú výšku má čerpadlo zabezpečiť.
Vaša sústava
Neviete, aký typ čerpadla máte? Typové označenie nájdete na výrobnom štítku čerpadla.
Porovnávaný rad čerpadiel
Pre správny výber čerpadla vyplňte postupne všetky 3 časti.
Hĺbka hladiny počas čerpania
Hĺbka pod ústím vrtu
Z čerpacej skúšky
Od ústia vrtu po odberné miesto
Na zdvih vody používame hladinu pri čerpaní, nie celkovú hĺbku vrtu. Údaje na začiatku sú ukážkové.
POŽIADAVKA NA ČERPADLO
30l/minNávrhový prietok Q
63,4mPotrebná dopravná výška H
Zdvih 28.0 m + tlak 30.6 m + straty 4.8 m. Orientačný výpočet pre zadané podmienky.
Varianty VODOLEY na posúdenie
Orientačný výber z 8 modelov radu BCPE 0,5. Vyberte model pre zobrazenie jeho krivky.
Krivky sú približne odčítané z grafu výrobcu. Výber, rezervu výkonu, napájanie 230 V a riadenie musí pred objednávkou potvrdiť predajca. Prepínačom môžete porovnať aj druhý rad pri rovnakých údajoch sústavy.
Konzultovať výberOd zdroja po odberné miesto
Charakteristika čerpadla a sústavy
Modrá: zvolený model. Prerušovaná: potreba sústavy. Plný bod: orientačný priesečník pri zadanom zvyškovom tlaku. Prázdny bod: požiadavka. Zelená: oblasť 12–42 l/min označená v návode ako optimálna. Nie je to krivka účinnosti.
Ako počítame a čo treba ešte overiť +
Výpočet používa dynamickú hladinu, prevýšenie, požadovaný tlak a straty metódou Darcy–Weisbach. Predpokladá vodu približne 20 °C, PE potrubie jedného vnútorného priemeru, zadaný súčet miestnych odporov a stratu filtrov pri návrhovom prietoku. Pre graf sa strata filtrov mení s druhou mocninou prietoku. Rozvetvené siete, riadenie, elektrické zapojenie a kompletné prevádzkové limity sa v tomto návrhu automaticky neposudzujú.
ROZUMIEŤ ČERPADLU
Prietok, tlak a správna prevádzka.

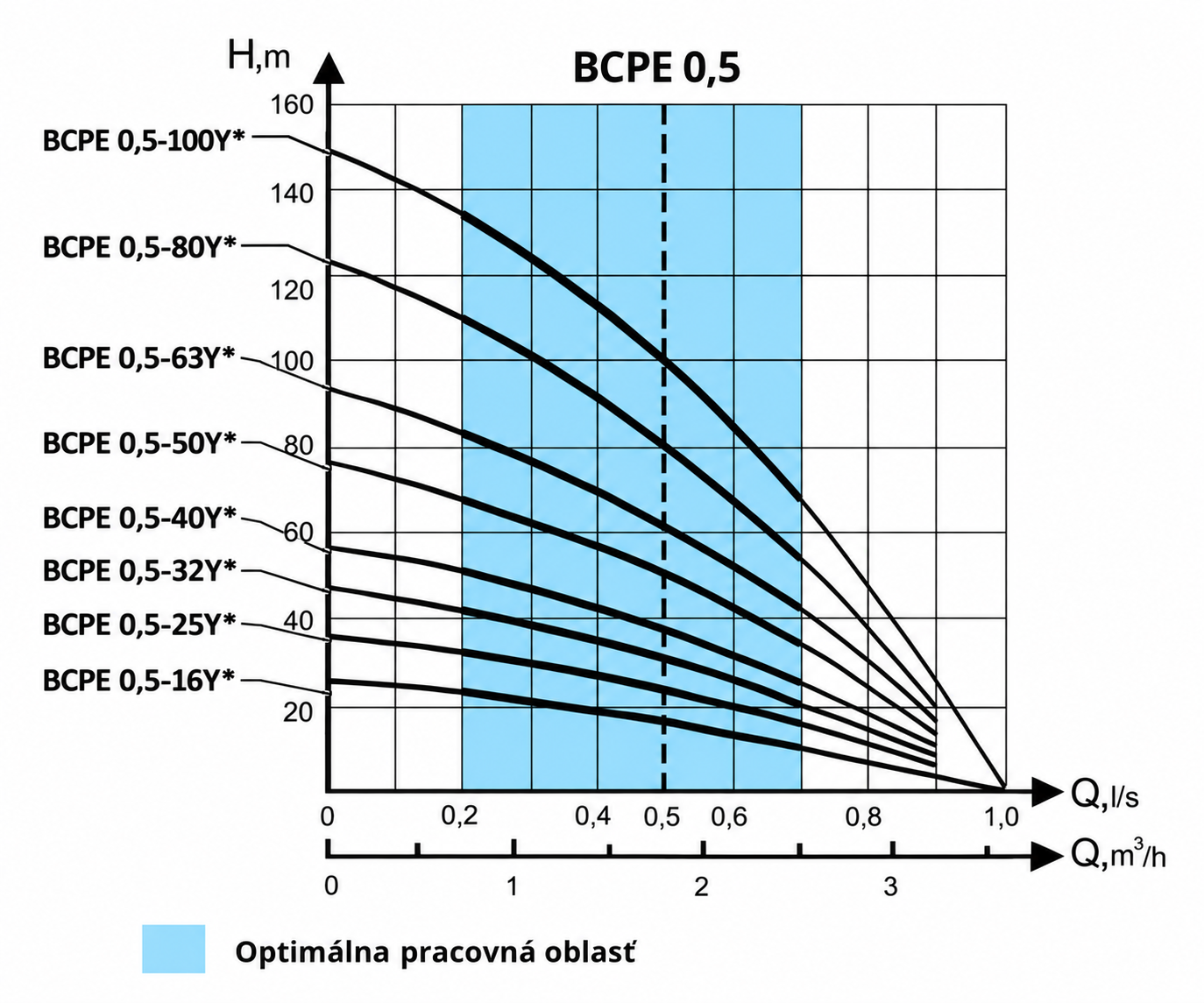

Optimálna oblasť
Graf v návode BCPE 0,5 vyznačuje pracovnú oblasť približne 12–42 l/min. Nejde o krivku účinnosti. Voľba závisí aj od riadenia a podmienok montáže.

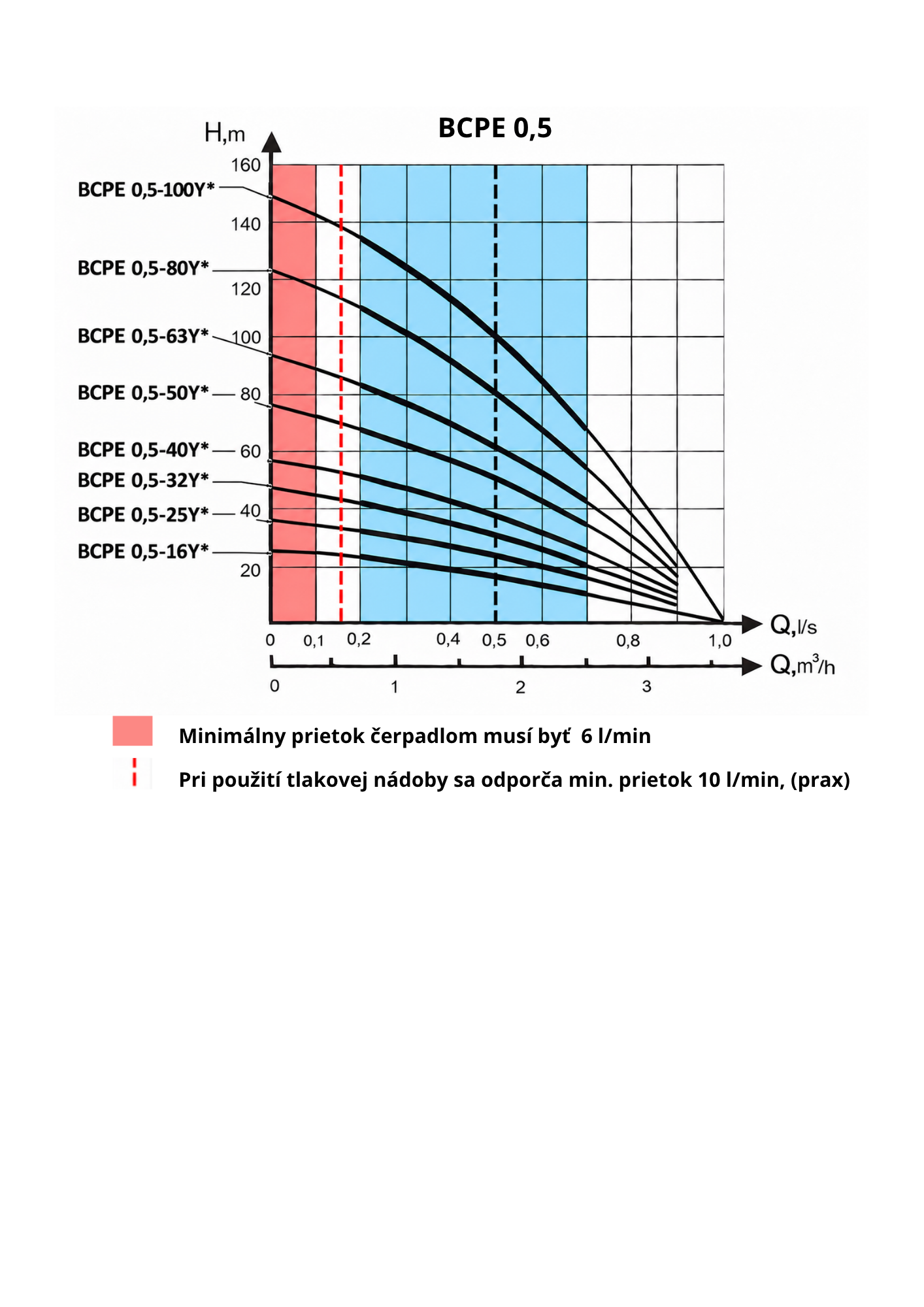

Minimálny prietok
Návod BCPE 0,5 uvádza pri bežiacom čerpadle najmenej 360 l/h, teda 6 l/min. Nulový odber pri vypnutom čerpadle je iná situácia.
